BACnet IP Router
Netwerkverbinding met BACnet MS/TP componenten.
![BMT-RTR met NG4 en BMT-AOP4 BMT-RTR met NG4 en BMT-AOP4](https://www.vedotec.nl//content/files/nieuws items/BMT-RTR met NG4 en BMT-AOP4.jpg)
Met de nieuwe BACnet-router BMR-RTR van METZ CONNECT kan BACnet MS/TP apparatuur verbonden worden met een BACnet/IP-netwerk. De BMT-RTR is een compacte multi-netwerk router voor routing tussen BACnet/IP, BACnet Ethernet en BACnet MS/TP netwerken. Tot 32 BACnet MS/TP apparaten kunnen gekoppeld worden aan de router, waardoor oneindig veel BACnet object verzonden kunnen worden tussen BACnet/IP en BACnet MS/TP.
De BMT-RTR kan gebruikt worden als router van BACnet/IP of BACnet Ethernet (ISO 8802-3) naar BACnet MS/TP. Door gebruik te maken van de geïntegreerde webserver kan de BACnet router benaderd worden via een IP-netwerk. De configuratie van het apparaat en het parametriseren van de twee interfaces (Ethernet/RS485) kan met de gebruiksvriendelijke webinterface of de software 'MC-Search Utility'.
De router heeft ook een logging tool voor troubleshooting en analyse van de data die verstuurd wordt.

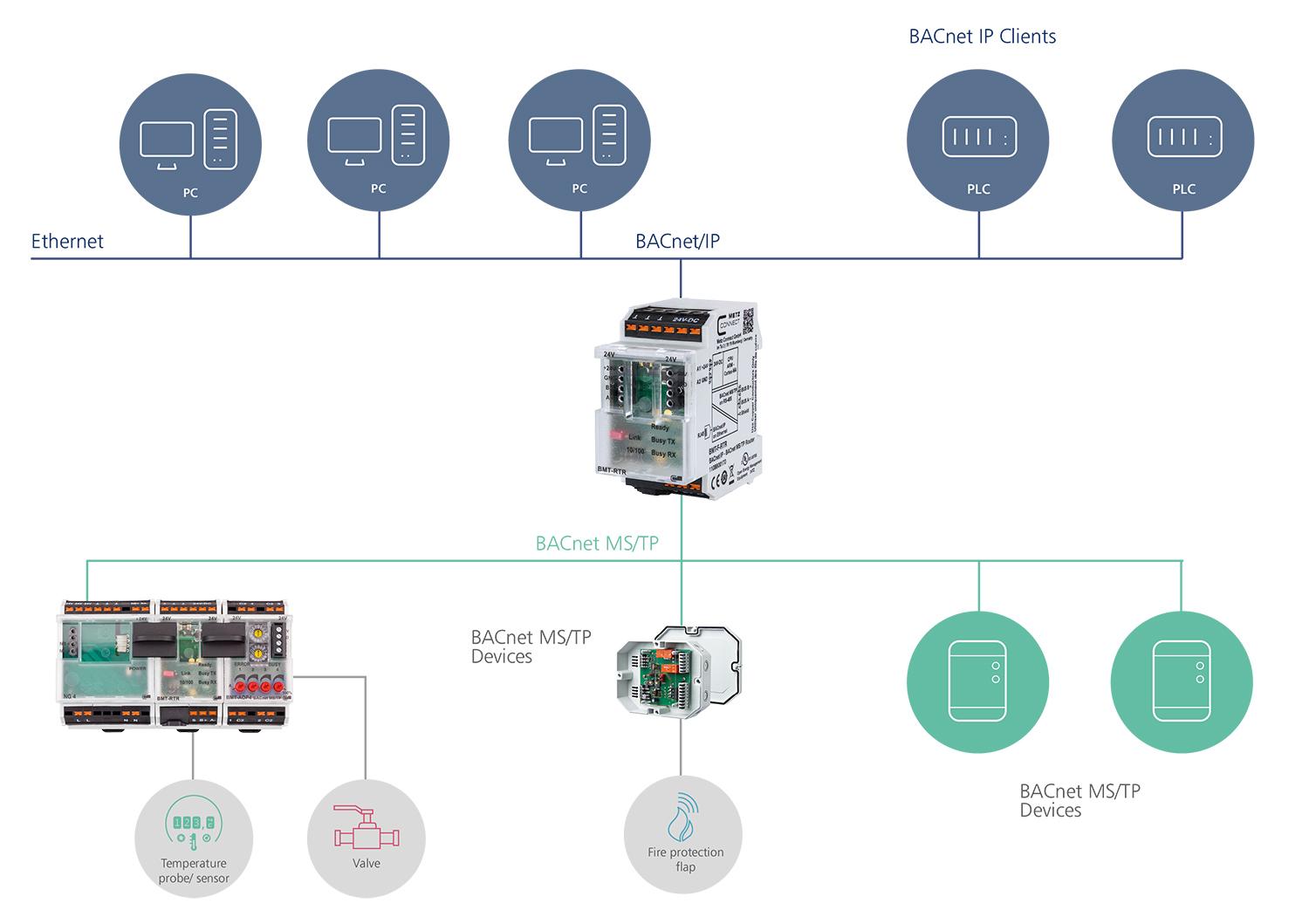

Systeemoverzicht
![Systeemoverzicht BMT-RTR Systeemoverzicht BMT-RTR](https://www.vedotec.nl//content/files/nieuws items/Systeemoverzicht BMT-RTR.jpg)
Eenvoudige configuratie met webinterface
Door middel van de webinterface kan de BMT-RTR eenvoudig geconfigureerd worden. De webinterface heeft een intiutieve navigatie door het menu en is ook te bedienen met een smartphone, tablt of laptop door het responsive design. Verder beschikt het over logging en analyse van de IP- en RS485-communicatie. Daarnaast kunnen BACnet MS/TP modules van METZ CONNECT simpel gezocht worden op de RS485-bus.
Voordelen
![](/content/files/nieuws%20items/Datalogging%20en%20analyse.jpg)
Datalogging
Vastleggen van gegevens en analyse
![](/content/files/nieuws%20items/Snelle%20connectie.jpg)
Snelle connectie
Met BACnet MS/TP- en voedingsmodules met de doorverbindingskam
![](/content/files/nieuws%20items/Galvanisch%20gescheiden.jpg)
Galvanisch gescheiden
3-weg scheiding (RS485-ethernet-voeding)
![](/content/files/nieuws%20items/Ge%C3%AFntegreerde%20webserver.jpg)
Webserver
Geïntegreerd
![](/content/files/nieuws%20items/Configuratie%20via%20webinterface.jpg)
Webinterface
Voor intuïtieve configuratie zonder software
![](/content/files/nieuws%20items/Routing.jpg)
Routing
Tussen BACnet/IP, BACnet Ethernet en BACnet MS/TP
Applicatievoorbeeld
Met de BACnet/IP-router kan communicatie tussen twee BACnet MS/TP-netwerken (Master - Master, Master - Slave) tot stand gebracht worden.
![Toepassingsvoorbeeld Toepassingsvoorbeeld](https://www.vedotec.nl//content/files/nieuws items/Toepassingsvoorbeeld.jpg)
Voordelen
- 32 BACnet MS/TP-apparaten per lijn;
- Eenvoudige integratie van BACnet MS/TP apparaten in een BACnet/IP-netwerk;
- In het hele gebouw ethernet beschikbaar;
- Geen restricties aan kabellengtes;
- Betrouwbare en snelle communicatie tussen (gebouw)automatisering en veldapparatuur;
- Technologie- en fabrikantonafhankelijk.
