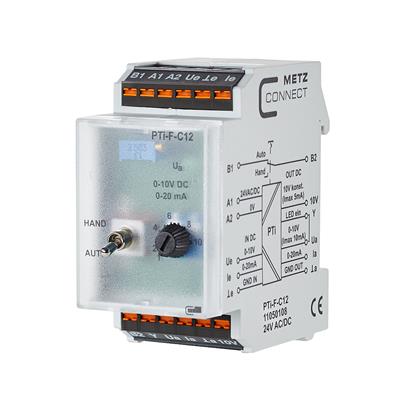

PTi-F-C12 24VAC/DC, potentiaalscheiding, klemveer

De potentiaalscheider / signaalomvormer wordt gebruikt voor het isoleren van analoge signalen in het bereik van 0 tot 10 V DC en 0 tot 20 mA DC, of voor het omzetten van signalen van 0 tot 10 V DC naar 0 tot 20 mA DC of omgekeerd. De ingang, uitgang en voedingsspanning zijn elektrisch van elkaar gescheiden.

Het apparaat accepteert een ingangssignaal van 0 tot 10 V of 0 tot 20 mA.

Bij de PT-C12 wordt een ingangssignaal van 0 tot 10 V proportioneel aangepast naar een uitgangssignaal van 0 tot 10 V.
Bij de PTi-C12 wordt een ingangssignaal van 0 tot 20 mA proportioneel omgezet naar een uitgangssignaal van 0 tot 20 mA.

Bij signaalomzetting van 0 tot 10 V naar 0 tot 20 mA of omgekeerd, kan het uitgangssignaal fijn worden afgesteld via een geïntegreerde trimmer.

Daarnaast is een handmatige noodbediening mogelijk via een schakelaar MANUAL/AUTO met terugmeldcontact. In de MANUAL-stand kan het uitgangssignaal (0 tot 10 V of 0 tot 20 mA) worden ingesteld met een potentiometer aan de voorzijde.

Aan de 10 V-klem is een constante uitgangsspanning van maximaal 10 V DC en 5 mA beschikbaar.

Ingang Y wordt gebruikt voor de LED-aanduiding van de uitgangsspanning Ua. De helderheid van de LED is afhankelijk van het uitgangssignaal (brug tussen Ua en Y). Alternatief kan ook een extern signaal van 0 tot 10 V DC op ingang Y worden aangesloten voor de LED-weergave.
