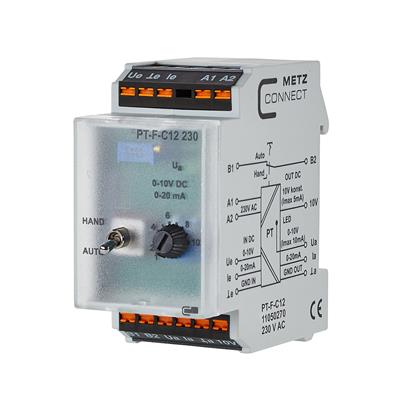

PT-F-C12 230VAC, potentiaalscheiding, klemveer

De potentiaalscheider / signaalomvormer wordt gebruikt voor het galvanisch scheiden van analoge signalen in het bereik van 0 tot 10 V DC en 0 tot 20 mA DC, of voor de signaalconversie van 0–10 V DC naar 0–20 mA DC en omgekeerd. Ingangs- en uitgangssignalen, evenals de voedingsspanning, zijn elektrisch van elkaar gescheiden.

Er kan een ingangssignaal van 0–10 V of 0–20 mA op het apparaat worden aangesloten.

• Bij de PT-C12 230 wordt een ingangssignaal van 0–10 V proportioneel omgezet naar een uitgangssignaal van 0–10 V.

• Bij de PTi-C12 230 wordt een ingangssignaal van 0–20 mA proportioneel omgezet naar een uitgangssignaal van 0–20 mA.

Functie signaalconversie met galvanische scheiding:
Bij omzetting van 0–10 V naar 0–20 mA of omgekeerd, kan het uitgangssignaal nauwkeurig worden bijgeregeld met een geïntegreerde spindeltrimmer.

Daarnaast beschikt het apparaat over een handmatige noodbediening via een MANUAL/AUTO-schakelaar met terugmeldcontact. In de MANUAL-stand is het uitgangssignaal instelbaar met een potentiometer aan de voorzijde (0–10 V of 0–20 mA).

Op de 10 V-klem is een constante uitgangsspanning beschikbaar van maximaal 10 V DC / 5 mA.

De geïntegreerde LED geeft de helderheid weer afhankelijk van het niveau van het uitgangssignaal Ua.
